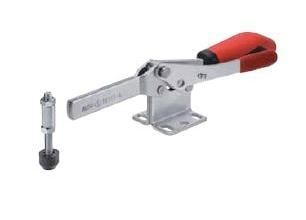

Вертикальное зажимное устройство с предохранительным фиксатором № 6804S AMF

Вертикальное зажимное устройство с предохранительным фиксатором № 6804S AMF

в закрытом и открытом положении.С массивным зажимным рычагом и горизонтальной опорой.Оцинковано и пассивировано. Заклепки из нержавеющей стали,двигающиеся в закаленных опорных втулках. Опорные участкисмазаны. Эргономичная, маслостойкая ручка с большим подручникоми мягкой вставкой. Предохранительный зажимной элемент с защитойдля пальцев.В комплекте с оцинкованным прижимным винтом № 6890 изулучшенной стали и втулкой для приваривания.

№ заказа	Размер	F1 [kN]	F2 [kN]	Зажимной винт	Вес [g]
90399	3	1,4	2,5	M8x45	470
90407	4	2	3	M8x65	690

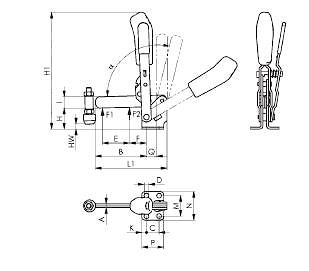

Таблица размеров:

№ заказа	Размер	A	B	C	D	E	F	H	H1	HW мин.	HW макс.	I	K	L1	M
90399	3	6	81	20	7,1	43	27	48	186	0	12	18	7,5	112	32
90407	4	8	101	32	8,5	61	30	65	220	-8	21	20	13	140	45
