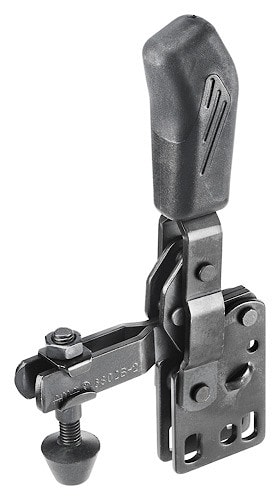

Вертикальное зажимное устройство, цвет черный № 6802B AMF

Вертикальное зажимное устройство, цвет черный № 6802B AMF

с открытым зажимным рычагом и вертикальной опорой.
Матово-черное, оцинкованное. Заклепки из нержавеющей стали, которые при размерах 2 и 3 находятся в закаленных опорных втулках. Опорные участки смазаны. Эргономичная, маслостойкая черная ручка с большим подручником и мягкой вставкой. Предохранительный зажимной элемент с защитой для пальцев. Устройство для предотвращения потери прижимного винта на конце зажимного рычага.
В комплекте с матово-черным прижимным винтом № 6984B изулучшенной стали.

Указание:
Эти зажимные устройства пригодны для использования в фотограмметрии. Матовая черная поверхность зажимного устройства не отражает свет при фотографировании.

№ заказа	Размер	F1 [kN]	F2 [kN]	Зажимной винт	Вес [g]
90415	1	0,6	1,1	M5x38	105
90472	2	0,8	1,2	M6x45	175
90498	3	1,2	2,5	M8x58	410

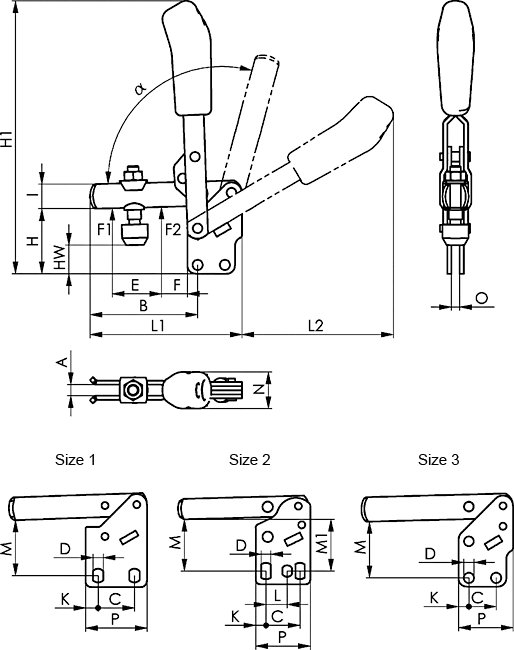

Таблица размеров

№ заказа	Размер	A	B	C	D	E	F	H	H1	HW мин.	HW макс.	I	K	L1	M	M1	N	O	P	альфа	альфа*
90415	1	5	38	16	4,5	17,5	6	31	108	2	9	10	5,5	60	26,5	-	20	5	27	95°	-
90472	2	6	51	20	5,5	25	11	38	146	5	14	12	6	78	33	31,5	21	5	32	105°	60°
90498	3	8	80	20	7,1	36	19	48	205	8	20	18	7,5	112	42	-	27	6	35	105°	60°
