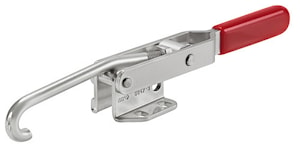

Стягивающее зажимное устройство из нержавеющей стали № 6847NI AMF

Стягивающее зажимное устройство из нержавеющей стали № 6847NI AMF

Нержавеющая полированная сталь. Заклепки движутся в смазанных опорных втулках.

Ручка из красной, маслостойкой пластмассы.

Может использоваться также в пищевой промышленности.

№ заказа	Размер	F1 [kN]	Диапазон регулировки [mm]	Вес [g]
95406	1	1	8	100
95422	3	1,5	12	270
95448	5	2,5	14	850

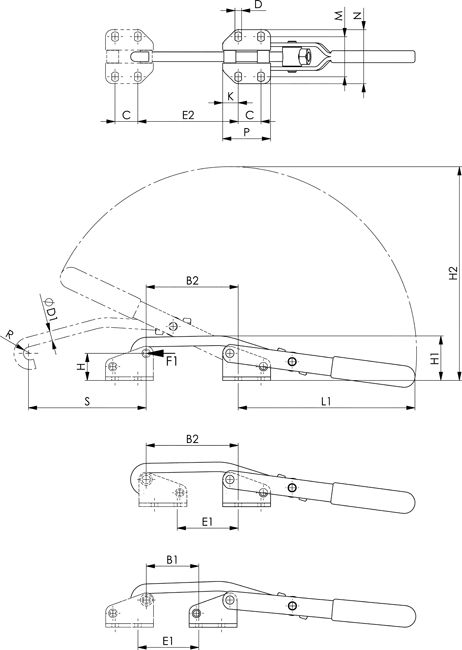

Таблица размеров

№ заказа	b1	b2	c	d	e1	e2	g	h	k	l	m	n	R	s
95406	15-23	34-42	19	6	15-23	34,0-42,0	4,5	22,5	6	31	28	41	4,5	45
95422	32-44	67-79	19	8	40-52	74,5-86,5	5,5	23	13	40	32-35	46	5,5	98
95448	26-40	57-71	29	12	28-42	58,5-72,5	11	49	13	55	60	88	8	144
