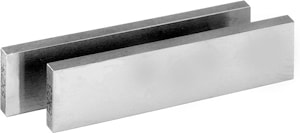

Пара параллельных подкладок длиной 125 мм, суперточность AMF № 6348PSP
Пара параллельных подкладок длиной 125 мм, суперточность AMF № 6348PSP
Суперточность, длина 125 мм
Попарно отшлифованы, плоскопараллельны. Размеры указаны на торце продукта. Комплекты обеспечивают большой диапазон с градацией 1 мм. Закалены.

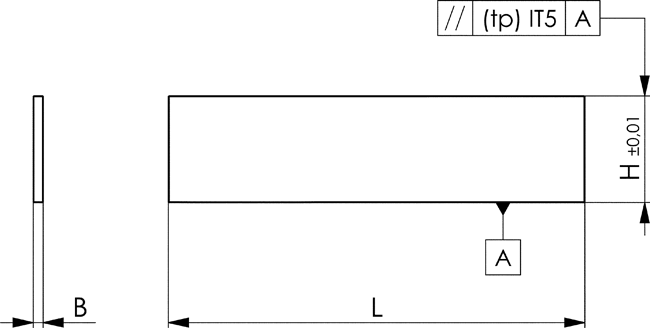

Допуск для пары tp по высоте IT 5.
Допуск номинальных размеров по высоте и ширине ±0,01 мм.
Остальные размеры согласно DIN ISO 2768m.
Применение:
Эти подкладки используются в качестве подкладок для заготовок при различных операциях по обработке. Высокая точность параллельных подкладок обеспечивает параллельный зажим заготовок.
Суперточность, длина 125 мм
Попарно отшлифованы, плоскопараллельны. Размеры указаны на торце продукта. Комплекты обеспечивают большой диапазон с градацией 1 мм. Закалены.
Допуск для пары tp по высоте IT 5.
Допуск номинальных размеров по высоте и ширине ±0,01 мм.
Остальные размеры согласно DIN ISO 2768m.
Применение:
Эти подкладки используются в качестве подкладок для заготовок при различных операциях по обработке. Высокая точность параллельных подкладок обеспечивает параллельный зажим заготовок.
№ заказа | B | H | L | Вес [g] |
370205 | 8 | 11 | 125 | 171 |
370213 | 8 | 16 | 125 | 249 |
370221 | 8 | 21 | 125 | 326 |
370239 | 8 | 26 | 125 | 404 |
370247 | 8 | 31 | 125 | 482 |
370254 | 8 | 36 | 125 | 561 |
370262 | 10 | 13 | 125 | 253 |
370270 | 10 | 18 | 125 | 351 |
370288 | 10 | 23 | 125 | 448 |
370296 | 10 | 28 | 125 | 545 |
370304 | 10 | 33 | 125 | 642 |
370312 | 10 | 38 | 125 | 741 |
370320 | 12 | 15 | 125 | 350 |
370338 | 12 | 20 | 125 | 466 |
370346 | 12 | 25 | 125 | 583 |
370353 | 12 | 30 | 125 | 700 |
370361 | 12 | 35 | 125 | 817 |
370379 | 12 | 40 | 125 | 933 |
370387 | 14 | 17 | 125 | 462 |
370395 | 14 | 22 | 125 | 599 |
370403 | 14 | 27 | 125 | 734 |
370411 | 14 | 32 | 125 | 871 |
370429 | 14 | 37 | 125 | 1009 |
370437 | 14 | 42 | 125 | 1144 |
